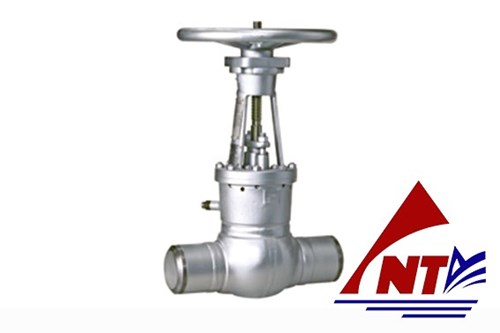

VAN KSB - VAN CỔNG AKG-A/AKGS-A

KSB GROUP

Gate Valves to DIN/EN in Pressure Seal Design

Download

Liên hệ báo giá

Liên hệ tư vấn

1. Thiết kế
Van cổng tới DIN / EN với các đầu có mặt bích hoặc hàn đối đầu, thiết kế con dấu áp lực, thân bằng kết cấu rèn hoặc hàn, thân không xoay, nêm chia với các đĩa được gắn linh hoạt để căn chỉnh chính xác với thân ghế. Giao diện ghế / đĩa được làm bằng thép mạ crôm hoặc Stellite 17% chống mài mòn và ăn mòn.

2. Ứng dụng
Nhà máy công nghiệp, nhà máy điện, cơ khí chế biến và đóng tàu. Đối với nước và hơi nước. Các chất lỏng không xâm thực khác như khí hoặc dầu theo yêu cầu.

Vật liệu	EN-GJL 250
kích thước danh nghĩa	DN 65 to DN 300
Áp suất danh nghĩa	PN 63 or 160
Nhiệt độ hoạt động cho phép	-10 to +550°C
Áp suất vận hành cho phép	160 bar

1. Các tính năng bổ sung đảm bảo niêm phong an toàn với khí quyển

Nắp ca-pô làm kín áp suất. Nguy cơ rò rỉ thấp, đặc biệt ở áp suất và nhiệt độ cao.
Đóng gói tuyến graphit với các vòng cuối đóng gói.

2. Thiết kế đáng tin cậy, đóng ngắt chặt chẽ và thân thiện với dịch vụ

Giá đỡ nêm với nêm chia đôi được lắp linh hoạt. Căn chỉnh chính xác đĩa nêm với thân máy; đĩa nêm dễ thay thế.
Mômen kích hoạt được hấp thụ bởi giá đỡ nêm dẫn hướng trong cơ thể. Không có tải bổ sung trên đĩa nêm và giao diện ghế / đĩa.
Mặt bích trên đỉnh DIN / ISO tiêu chuẩn ở đầu chạc giúp đơn giản hóa việc lắp thiết bị truyền động.

3. Thêm tính năng bảo vệ an toàn và chống xì hơi bằng ghế sau tiêu chuẩn.
4. Tuổi thọ lâu dài và độ tin cậy cao về chức năng

Đai ốc tiêu chuẩn. Hành động nêm hạn chế ngăn ngừa kẹt ở vị trí đóng và đảm bảo van cổng mở đáng tin cậy ngay cả trong trường hợp nhiệt độ quá cao.
Của bao đệm do cuống không quay được với chuôi được đánh bóng.
Ống lót có ren chạy trong ổ bi giúp truyền động trơn tru.
Giao diện mặt ghế / đĩa cứng được làm bằng thép mạ crôm hoặc Stellite 17% chống mài mòn và chống ăn mòn.
